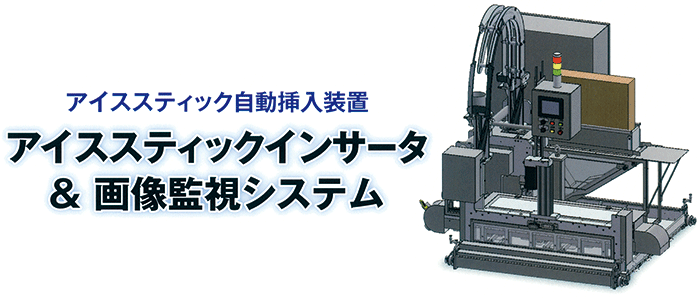

インサーター販売Inserter
1．高速サイクルタイムが可能
●チャック回転動作角度が90度の為、高速サイクルタイムが可能 MAX30ショット／分
2．ロングガイドチャック方式によるスティック倒れ防止
●ミックスに挿入直前までガイドされているため倒れません
●スティックの曲がり、反りがあっても影響を受けません
●アイスミックスの種類を選ばない
3．サーボ制御によるスティック挿入時のミックス飛び跳ね防止
●動作時間に余裕があるため、スティック挿入時に速度を緩めミックスの飛び跳ねを防止し、周辺の清掃軽減化と細菌増殖を抑えます。
4．画像監視による安全・安心の製造システム
●安全・安心を基本コンセプトに、異物混入防止、製品のトレーサビリティが可能な製造システムをお届けします。
画像監視システム内部検査タイプ

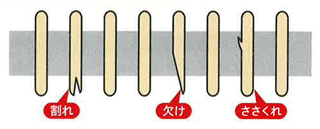

搬送コンベアの上でのスティック欠陥、コンベアからの脱落、チャックミス等の監視を行います。
ＮＧ品はミックスに挿入されず、自動排出及び手動で排出致します。
スティックの検査記録はサーバーに保存されます。

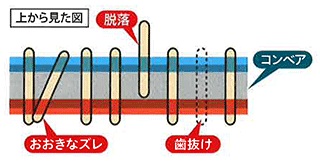

1.コンベア上の整列乱れを検査します。
2.長さ、幅を検査します。

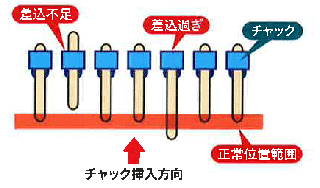

1.正常にチャックに挿入されているか検査します。

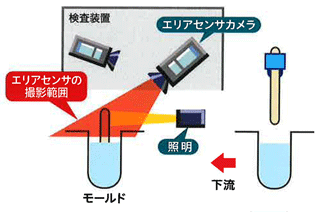

画像監視システム外部検査タイプ

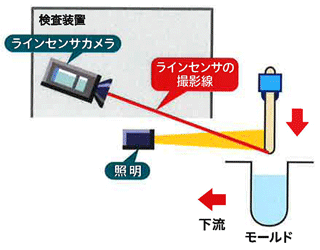

スティック挿入中と挿入後の検査を行います。
挿入後の左右倒れ等も監視します。
ＮＧ検知は生産ラインに通知され、スティックの検査記録はサーバーに保存されます。
1.スティック押込みガイド部は死角となります。
2.幅異常を検査します。
1.輪郭異常を検査します。
2.幅異常を検査します。
3.スティックの傾きを検査します。
4.位置を検査します。
5.焼印有無を検査します。
※長さ、幅は検査対象外
画像監視システム内部・外部共通検査
基本仕様サーボ制御タイプ
サイクルタイム：定常20ショット〜30ショット/分（オプション）
対象スティック：1. L93mm×W10mm×t2mm ｜ 2. L114mm×W10mm×t2mm
段替えにより切替可
ユーティリティ：電源 AC200V、3相、50/60Hz、定格電流 20A
モールド列数：12/24列 ワンタッチ切替
モールドピッチ：①76㎜×12本 ②80㎜×12本 ③38㎜×24本 ④40㎜×24本 ※一例
オプション仕様：モールド列数、モールドピッチ、スティック長、スティック幅（15㎜等）別途御相談可能
